| Lieu d'origine: | Wuhan, Chine |
|---|---|
| Nom de marque: | BonninTech |
| Certification: | CE, ISO |
| Numéro de modèle: | VMS-2010/ 3020/ 4030 |
| Quantité de commande min: | 1 série |
| Prix: | USD5500-8800/set |
| Détails d'emballage: | Boîte en bois d'exportation standard |
| Délai de livraison: | 5 à 10 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Nom du produit: | Système manuel de mesure de la vision optique 2D | Plage d'essai: | 300*200*200, 400*300*200, 500*400*200 |
|---|---|---|---|
| Le CCD: | 1/3 CCD appareil photo industriel coloré | Affichage: | Contrôle par logiciel de PC |

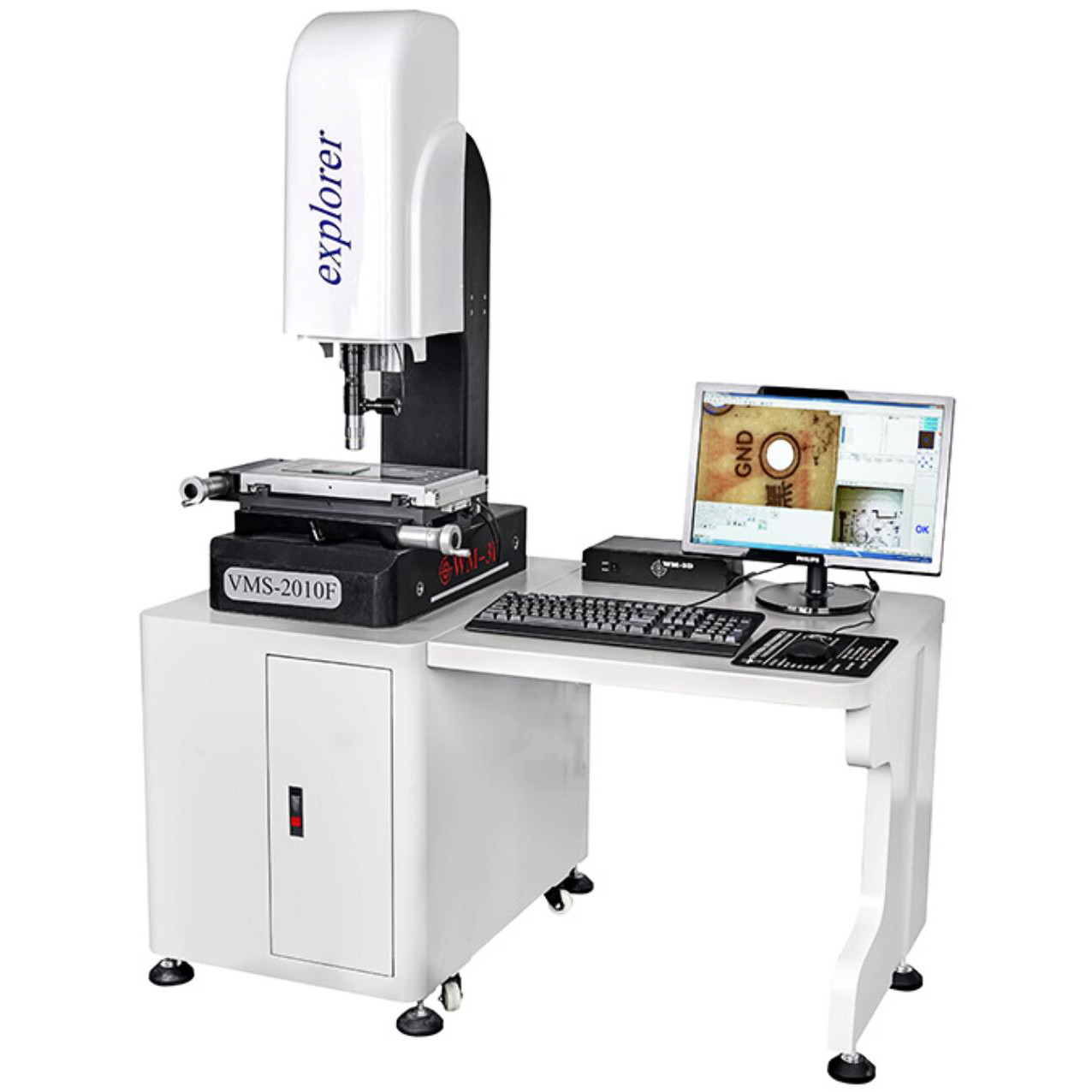

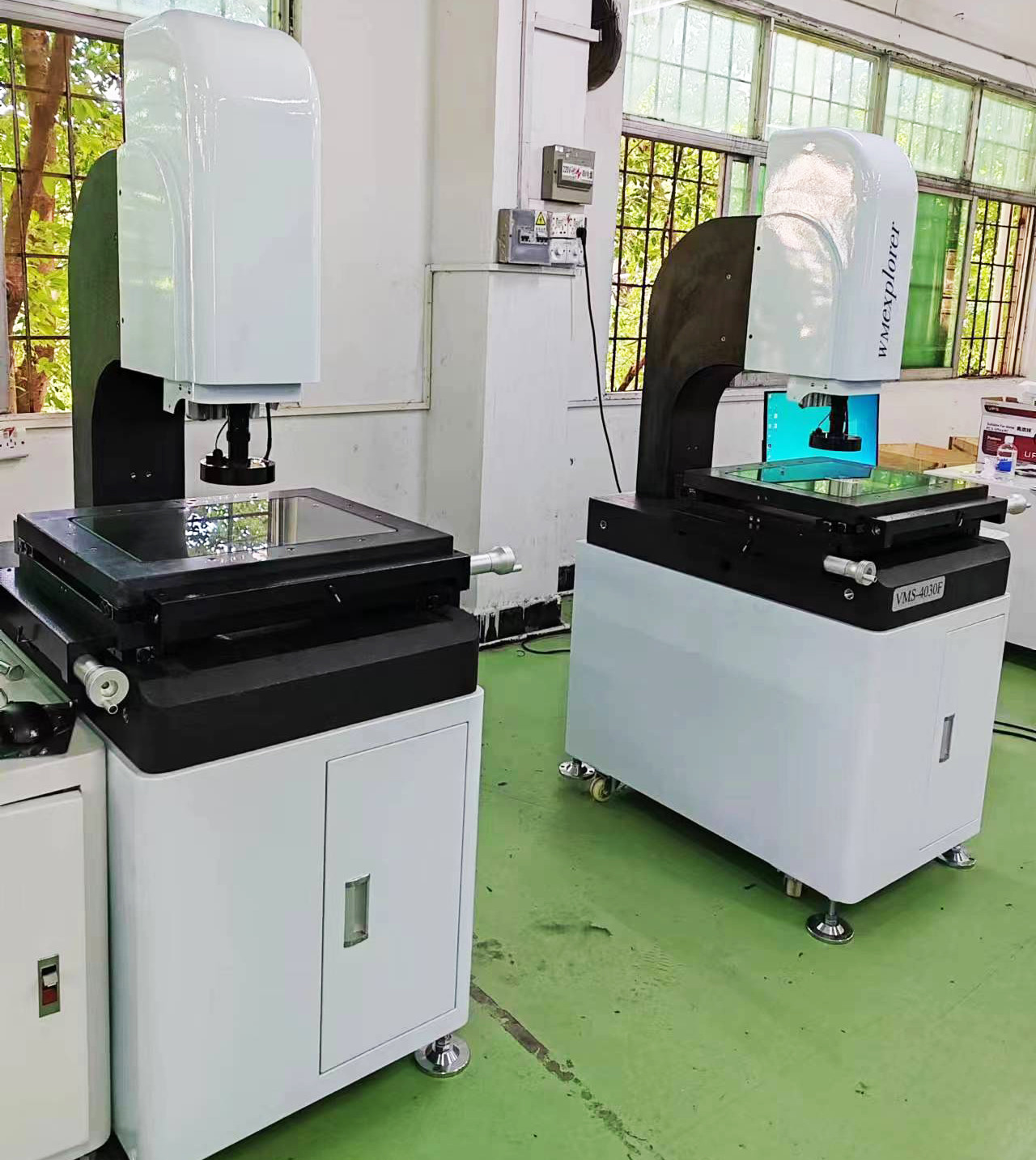

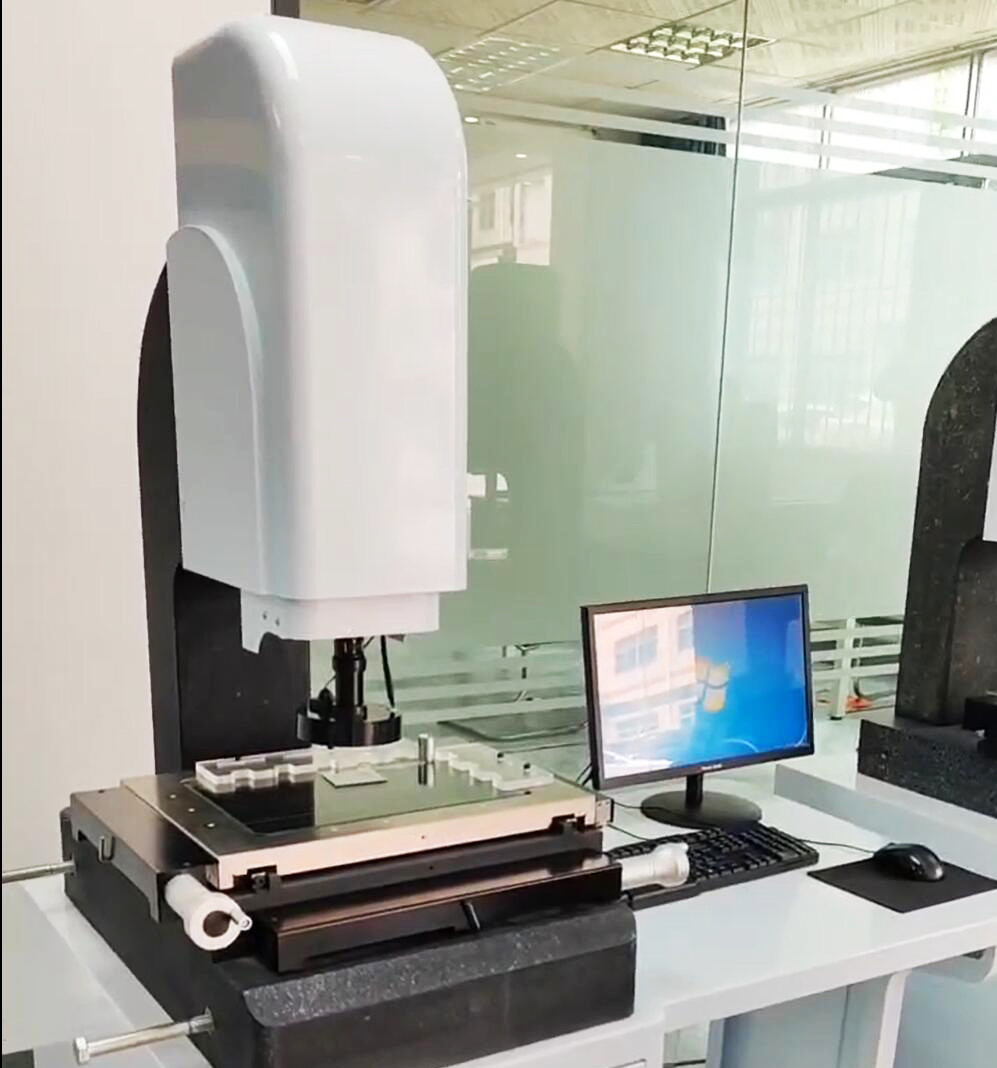

La machine de mesure vidéo de la série VMS peut réaliser une mesure de masse précise de la pièce, adaptée à l'inspection de pièces de précision et au contrôle de la qualité.Le métal., moules et autres industries.
Caractéristiques du produit des systèmes de mesure vidéo
1. L'équipement adopte une structure à cou d'oie, le corps global a une forte rigidité, une petite déviation de l'axe Z, une structure stable et facile à garantir une plus grande précision.
2. Contrôle automatique à trois axes, mesure automatique rapide et stable.
3En utilisant la règle de grille Renishaw, la précision est jusqu'à 0,5 um.
4. Lentille optique à importation variable x automatique, qui peut réaliser la mesure automatique des temps variables.
5Source lumineuse de table circulaire de 5 anneaux à 8 zones programmable, source lumineuse LED.
6Utilisant une carte de contrôle de mouvement de haute précision importée des USA.
7- Configuration de caméra CCD couleur de qualité industrielle.
Paramètres techniques:
| Les postes | VMS-2010F, pour les véhicules à moteur | VMS-3020-F | VMS-4030F: | VMS-5040F, qui est le numéro de référence de l'appareil | |||
| Dimension (mm) (L × W × H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |||
| L'échelle de mesure (mm) (X × Y × Z) | 200*100*200 | 300*200*200 | 400*300*200 | 500*400*200 | |||
| Précision de mesure (μm) | 3+L/200 | 3+L/200 | 3+L/200 | 3+L/200 | |||
| Répétabilité (μm) | 3 | 3 | 3 | 3 | |||
| Poids (en kg) | 150 | 180 | 200 | 240 | |||
| L'image et la mesure | Le CCD | Japonais SONYCcD | |||||
| Je suis Len. | Objectif zoom HD WM / grossissement continu de 0,7-4,5x | ||||||
| Magnification | 30 à 210X | ||||||
| Résolution à l'échelle optique | Pour les appareils de traitement des données, les valeurs de référence sont les suivantes: | ||||||
| Plage de mesure | 9.omm-1.35 mm | ||||||
| système de mesure | Mesure de mise au point auxiliaire, mesure optique de l'altitude et de la planéité, et peut être équipée de la sonde de contact britannique RENISHAW, | ||||||
| Système de conduite | le processeur de données polyvalent peut mesurer des points, des lignes, des boucles, des cercles, des angles, etc. | ||||||
| Éclairage | Lumière de surface et lumière de projection, lumière froide, longue durée de vie, luminosité réglable | ||||||
